Shop Drawing Là Gì? Hướng Dẫn Toàn Diện Từ A-Z Cho Kỹ Sư Và Nhà Thầu
Th6
Trong lĩnh vực xây dựng và sản xuất cơ khí, thuật ngữ shop drawing là gì luôn là câu hỏi then chốt mà bất kỳ kỹ sư, kiến trúc sư hay nhà thầu nào cũng phải nắm vững. Shop drawing không chỉ đơn thuần là bản vẽ kỹ thuật, mà còn là công cụ giao tiếp quan trọng giữa các bên tham gia dự án. Bài viết này sẽ giải thích chi tiết từ khái niệm cơ bản đến ứng dụng thực tế, giúp bạn hiểu rõ vai trò và cách triển khai shop drawing một cách chuyên nghiệp.
Định Nghĩa Shop Drawing Là Gì?
Shop drawing là bản vẽ chi tiết được nhà thầu hoặc nhà sản xuất lập ra dựa trên bản vẽ thiết kế (design drawing) và tài liệu kỹ thuật của dự án. Khác với bản vẽ thiết kế mang tính tổng quan, shop drawing tập trung vào từng bộ phận, cấu kiện cụ thể như kết cấu thép, hệ thống MEP (cơ điện), vách kính, cầu thang, lan can hay các chi tiết gia công.
Shop drawing thể hiện kích thước thực tế, vật liệu sử dụng, phương pháp lắp ráp, dung sai và các yêu cầu kỹ thuật khác. Bản vẽ này thường được trình lên chủ đầu tư hoặc tư vấn giám sát để phê duyệt trước khi tiến hành sản xuất hoặc thi công.
Bản Chất Và Vai Trò Của Shop Drawing Trong Dự Án
Shop drawing đóng vai trò cầu nối giữa ý tưởng thiết kế và hiện thực thi công. Nếu bản vẽ thiết kế trả lời câu hỏi “cần xây cái gì”, thì shop drawing trả lời câu hỏi “làm thế nào để xây nó một cách chính xác”.
Một shop drawing hoàn chỉnh giúp:
- Đảm bảo tính khả thi của thiết kế trong điều kiện thực tế
- Phát hiện sớm các xung đột giữa các hệ thống (ví dụ: ống dẫn nước va chạm với dầm thép)
- Cung cấp hướng dẫn chi tiết cho công nhân tại công trường
- Kiểm soát chất lượng và tiến độ sản xuất
- Làm cơ sở pháp lý cho việc nghiệm thu và thanh toán
- Tiếp nhận tài liệu đầu vào: Bản vẽ thiết kế, tiêu chuẩn kỹ thuật, yêu cầu của chủ đầu tư
- Phân tích và lên kế hoạch: Xác định phạm vi, khối lượng, tiến độ lập bản vẽ
- Triển khai vẽ: Sử dụng phần mềm chuyên dụng như AutoCAD, Tekla Structures, Revit, SolidWorks
- Kiểm tra nội bộ: Rà soát kích thước, vật liệu, dung sai, tính khả thi
- Trình phê duyệt: Gửi cho tư vấn giám sát hoặc chủ đầu tư xem xét
- Chỉnh sửa theo góp ý: Cập nhật bản vẽ dựa trên phản hồi
- Phê duyệt cuối cùng: Bản vẽ được chấp thuận để đưa vào sản xuất hoặc thi công
- Thời gian lập bản vẽ kéo dài: Đặc biệt với các dự án phức tạp, việc lập shop drawing có thể mất nhiều tuần
- Yêu cầu nhân lực có chuyên môn cao: Kỹ sư cần thành thạo phần mềm và hiểu sâu về kỹ thuật thi công
- Chi phí đầu tư: Phần mềm bản quyền và đào tạo nhân sự tốn kém
- Rủi ro phê duyệt chậm: Nếu tư vấn giám sát chậm trễ, tiến độ dự án bị ảnh hưởng
- Không kiểm tra xung đột không gian: Bỏ qua việc phối hợp giữa các hệ thống dẫn đến phải đục phá, sửa chữa tại công trường
- Sai kích thước hoặc dung sai: Gây khó khăn khi lắp ráp, thậm chí không thể lắp được
- Thiếu thông tin vật liệu: Không ghi rõ chủng loại thép, mác bê tông, tiêu chuẩn ốc vít
- Không cập nhật bản vẽ sau phê duyệt: Thi công theo bản vẽ cũ dẫn đến sai lệch
- Bỏ qua yêu cầu phòng cháy: Không tuân thủ tiêu chuẩn PCCC trong chi tiết kết cấu
- Luôn sử dụng phần mềm chuyên dụng có khả năng mô phỏng 3D để phát hiện xung đột sớm
- Thiết lập quy trình kiểm tra chéo giữa các bộ phận trước khi trình phê duyệt
- Ghi chú rõ ràng các tiêu chuẩn áp dụng, dung sai cho phép
- Lưu trữ bản vẽ có hệ thống, đánh số phiên bản và ngày tháng
- Đào tạo công nhân đọc hiểu shop drawing trước khi thi công
Phân Loại Shop Drawing Phổ Biến
Shop Drawing Kết Cấu Thép
Đây là loại shop drawing phổ biến nhất trong các công trình nhà xưởng, cầu đường, tòa nhà cao tầng. Bản vẽ này thể hiện chi tiết từng thanh thép, mối hàn, bu lông liên kết, bản mã và các chi tiết gia cường. Kỹ sư kết cấu phải tính toán chính xác kích thước và vị trí để đảm bảo khả năng chịu lực.

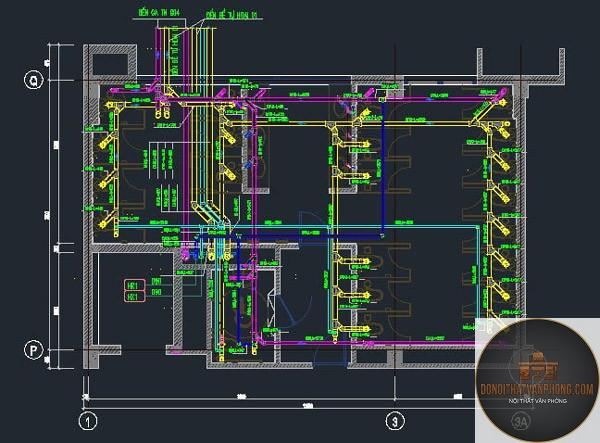

Shop Drawing Hệ Thống MEP
Shop drawing cho hệ thống cơ điện (MEP) bao gồm đường ống nước, ống gió, hệ thống điện, phòng cháy chữa cháy. Loại bản vẽ này đặc biệt quan trọng để tránh xung đột không gian giữa các hệ thống kỹ thuật trong trần giả hoặc tường.
Shop Drawing Kiến Trúc
Bao gồm các chi tiết hoàn thiện như vách kính, cửa đi, cửa sổ, lan can, ốp lát, trần thạch cao. Shop drawing kiến trúc đảm bảo tính thẩm mỹ và độ chính xác cao trong quá trình thi công.
Shop Drawing Bê Tông Cốt Thép
Thể hiện chi tiết bố trí thép, chủng loại thép, khoảng cách, mối nối và các chi tiết chờ sẵn. Loại này thường được sử dụng trong các công trình dân dụng và hạ tầng.
Quy Trình Lập Shop Drawing Chuẩn
Quy trình lập shop drawing thường trải qua các bước sau:
Lợi Ích Khi Sử Dụng Shop Drawing
| Lợi ích | Mô tả chi tiết |
|---|---|
| Giảm sai sót thi công | Phát hiện xung đột và lỗi thiết kế trước khi thi công thực tế |
| Tối ưu chi phí | Giảm lãng phí vật liệu, hạn chế làm lại do sai sót |
| Nâng cao hiệu quả | Công nhân có hướng dẫn rõ ràng, thi công nhanh hơn |
| Kiểm soát chất lượng | Dễ dàng đối chiếu giữa bản vẽ và thực tế |
| Hỗ trợ pháp lý | Làm căn cứ giải quyết tranh chấp và nghiệm thu |
Hạn Chế Và Thách Thức Khi Triển Khai Shop Drawing
Mặc dù mang lại nhiều lợi ích, shop drawing cũng tồn tại một số hạn chế:
So Sánh Shop Drawing Và Bản Vẽ Thiết Kế
| Tiêu chí | Shop Drawing | Bản vẽ thiết kế |
|---|---|---|
| Mục đích | Hướng dẫn thi công chi tiết | Thể hiện ý tưởng tổng thể |
| Người lập | Nhà thầu, nhà sản xuất | Kiến trúc sư, kỹ sư tư vấn |
| Mức độ chi tiết | Rất chi tiết, đến từng bu lông | Tổng quan, khái quát |
| Phạm vi | Từng cấu kiện, bộ phận | Toàn bộ công trình |
| Phê duyệt | Cần được tư vấn giám sát duyệt | Được chủ đầu tư phê duyệt |
Ứng Dụng Thực Tế Của Shop Drawing
Trong Nhà Máy Sản Xuất Cơ Khí
Tại các nhà máy chế tạo kết cấu thép, shop drawing là tài liệu sống cho toàn bộ quy trình sản xuất. Công nhân cắt, hàn, khoan dựa hoàn toàn vào kích thước và chỉ dẫn trên bản vẽ. Một sai sót nhỏ trong shop drawing có thể dẫn đến phế phẩm hàng loạt.
Trong Công Trình Xây Dựng
Ở các dự án tòa nhà cao tầng, shop drawing giúp phối hợp giữa nhiều nhà thầu khác nhau. Ví dụ, nhà thầu kết cấu thép phải phối hợp với nhà thầu MEP để đảm bảo đường ống đi xuyên qua dầm đúng vị trí đã được thiết kế.
Trong Ngành Đóng Tàu
Shop drawing trong đóng tàu cực kỳ phức tạp, bao gồm hàng ngàn chi tiết từ vỏ tàu, hệ thống đường ống, điện, đến nội thất. Mỗi bộ phận đều có shop drawing riêng và phải khớp hoàn hảo với nhau.
Sai Lầm Thường Gặp Khi Lập Shop Drawing
Lưu Ý Quan Trọng Khi Làm Việc Với Shop Drawing
Để shop drawing phát huy tối đa hiệu quả, cần tuân thủ các nguyên tắc sau:
Câu Hỏi Thường Gặp Về Shop Drawing
Shop drawing khác gì so với bản vẽ thi công (construction drawing)?
Bản vẽ thi công thường do kiến trúc sư lập ra, mang tính tổng quan và định hướng. Shop drawing do nhà thầu lập, chi tiết đến từng cấu kiện và phải phù hợp với điều kiện thực tế tại công trường.
Ai chịu trách nhiệm lập shop drawing?
Nhà thầu thi công hoặc nhà sản xuất chịu trách nhiệm lập shop drawing. Tuy nhiên, chi phí lập bản vẽ thường được tính vào giá trị hợp đồng.
Phần mềm nào thường dùng để lập shop drawing?
Các phần mềm phổ biến gồm AutoCAD, Tekla Structures, Revit, SolidWorks, Advance Steel, và ProSteel. Lựa chọn phần mềm phụ thuộc vào lĩnh vực và yêu cầu dự án.
Shop drawing có bắt buộc trong mọi dự án không?
Không bắt buộc tuyệt đối, nhưng hầu hết các dự án lớn và yêu cầu kỹ thuật cao đều yêu cầu shop drawing. Đối với công trình nhỏ, đơn giản, có thể bỏ qua nếu các bên thống nhất.
Thời gian phê duyệt shop drawing thường bao lâu?
Thông thường từ 3 đến 7 ngày làm việc, tùy vào độ phức tạp và quy định của từng dự án. Một số dự án có thể kéo dài hơn nếu cần nhiều vòng chỉnh sửa.
Làm thế nào để tránh xung đột giữa các shop drawing?
Sử dụng mô hình BIM (Building Information Modeling) để phối hợp tất cả các hệ thống trong không gian 3D. Phần mềm BIM tự động phát hiện va chạm và đề xuất giải pháp.
Kết Luận
Hiểu rõ shop drawing là gì và cách triển khai hiệu quả là yếu tố then chốt giúp dự án xây dựng và sản xuất thành công. Shop drawing không chỉ là bản vẽ kỹ thuật mà còn là công cụ quản lý chất lượng, kiểm soát chi phí và đảm bảo tiến độ. Đầu tư thời gian và nguồn lực vào việc lập shop drawing bài bản sẽ giúp doanh nghiệp giảm thiểu rủi ro, nâng cao uy tín và tối ưu lợi nhuận. Đối với các kỹ sư trẻ, việc thành thạo kỹ năng đọc và lập shop drawing là bước đệm quan trọng để phát triển sự nghiệp trong ngành xây dựng và cơ khí.
