Reflected Ceiling Plan là gì? Hướng dẫn chi tiết từ A-Z cho người mới bắt đầu
Th6
Trong lĩnh vực thiết kế kiến trúc và nội thất, bản vẽ trần phản chiếu (reflected ceiling plan) là một tài liệu kỹ thuật không thể thiếu. Nếu bạn đang tìm hiểu về reflected ceiling plan là gì, bài viết này sẽ giải thích toàn bộ khái niệm, vai trò và cách đọc loại bản vẽ này một cách chuyên sâu. Đây là công cụ giúp kiến trúc sư, kỹ sư và nhà thầu hình dung chính xác hệ thống trần, đèn, điều hòa và các thiết bị khác từ góc nhìn từ dưới lên.
Reflected Ceiling Plan là gì? Định nghĩa và bản chất

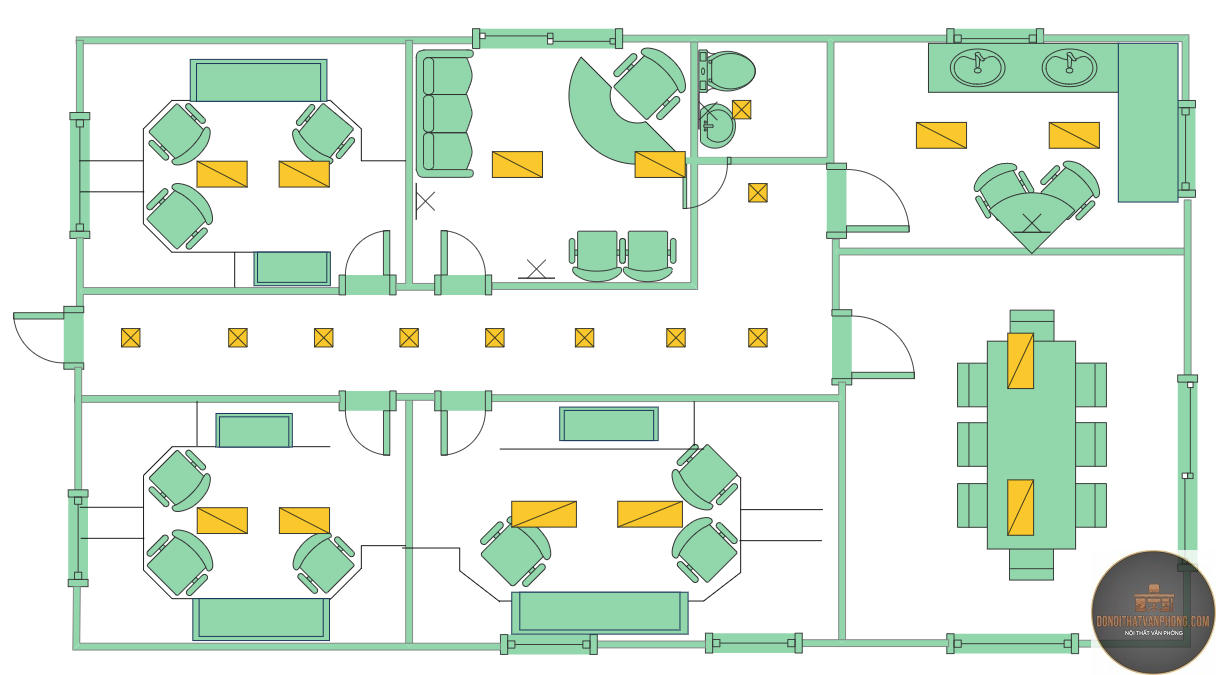

Reflected ceiling plan (RCP) là bản vẽ kỹ thuật thể hiện hình ảnh của trần nhà khi nhìn từ dưới lên, như thể trần nhà được phản chiếu qua một tấm gương đặt trên sàn. Khác với bản vẽ mặt bằng thông thường (floor plan) nhìn từ trên xuống, RCP cung cấp góc nhìn ngược lại để hiển thị chi tiết các thành phần gắn trên trần.
Bản vẽ này thường được vẽ theo tỷ lệ và bao gồm vị trí chính xác của đèn chiếu sáng, hệ thống ống gió điều hòa, loa, cảm biến báo cháy, sprinkler, và các thiết bị kỹ thuật khác. RCP là cầu nối giữa thiết kế kiến trúc và hệ thống MEP (Mechanical, Electrical, Plumbing).
Nguồn gốc của thuật ngữ Reflected Ceiling Plan
Thuật ngữ này xuất phát từ cách vẽ truyền thống: người thiết kế tưởng tượng trần nhà được phản chiếu xuống mặt sàn, sau đó vẽ lại hình ảnh đó. Phương pháp này giúp tránh nhầm lẫn về hướng nhìn và đảm bảo tính nhất quán với các bản vẽ mặt bằng khác trong bộ hồ sơ thiết kế.
Phân biệt Reflected Ceiling Plan và Floor Plan
| Tiêu chí | Reflected Ceiling Plan | Floor Plan |
|---|---|---|
| Hướng nhìn | Từ dưới lên (nhìn lên trần) | Từ trên xuống (nhìn xuống sàn) |
| Đối tượng thể hiện | Trần, đèn, ống gió, thiết bị kỹ thuật | Tường, cửa, nội thất, sàn |
| Mục đích chính | Bố trí hệ thống kỹ thuật trên trần | Bố trí không gian sử dụng và nội thất |
| Đối tượng sử dụng | Kỹ sư MEP, nhà thầu điện nước | Kiến trúc sư, nhà thiết kế nội thất |
Các thành phần chính trong một Reflected Ceiling Plan
Một bản vẽ RCP hoàn chỉnh bao gồm nhiều lớp thông tin khác nhau.
Hệ thống chiếu sáng
- Đèn âm trần (downlight) và đèn ốp trần
- Đèn tuýp LED và đèn dây (LED strip)
- Đèn chùm, đèn trang trí
- Công tắc và dimmer điều khiển ánh sáng
- Miệng gió cấp và miệng gió hồi
- Đường ống gió và vị trí các van điều chỉnh
- Cụm máy lạnh âm trần (cassette)
- Đầu báo khói và đầu báo nhiệt
- Vòi phun chữa cháy (sprinkler)
- Loa thông báo và cảm biến chuyển động
- Camera an ninh
- Đường viền trần và các cấp độ trần khác nhau
- Vị trí các tấm thạch cao và khung xương
- Khe co giãn và khe kỹ thuật
Hệ thống điều hòa không khí
Hệ thống an toàn và kỹ thuật
Kết cấu trần
Quy trình đọc và hiểu Reflected Ceiling Plan
Để đọc hiểu một bản vẽ RCP, bạn cần tuân theo các bước sau đây. Quy trình này giúp tránh bỏ sót thông tin quan trọng và đảm bảo tính chính xác khi thi công.
Bước 1: Xác định tỷ lệ và ký hiệu
Mỗi bản vẽ RCP đều có khung tên (title block) ghi rõ tỷ lệ, ngày vẽ và các ký hiệu được sử dụng. Hãy dành thời gian để đọc chú thích (legend) vì mỗi dự án có thể sử dụng ký hiệu khác nhau cho đèn, ống gió hay thiết bị.
Bước 2: Định vị các trục và tường
RCP thường được vẽ chồng lên đường bao của floor plan. Bạn cần xác định các trục cột, tường bao và tường ngăn để biết vị trí tương đối của các thiết bị trên trần so với không gian bên dưới.
Bước 3: Đọc vị trí các thiết bị
Sau khi đã nắm được bố cục không gian, hãy xác định từng loại thiết bị trên trần. Chú ý đến khoảng cách giữa các thiết bị, đặc biệt là đèn và miệng gió, để đảm bảo không xảy ra xung đột khi lắp đặt.
Bước 4: Kiểm tra cao độ trần
Các đường nét đứt hoặc ký hiệu đặc biệt thường thể hiện sự thay đổi cao độ trần. Đây là yếu tố quan trọng ảnh hưởng đến việc bố trí ống gió và đường dây điện.
Lợi ích của việc sử dụng Reflected Ceiling Plan trong thiết kế
Việc áp dụng RCP mang lại nhiều lợi ích thiết thực cho cả đội ngũ thiết kế lẫn thi công.
Đảm bảo tính chính xác khi thi công
RCP cung cấp thông tin chi tiết về vị trí từng thiết bị, giúp thợ điện, thợ điều hòa và thợ trần phối hợp nhịp nhàng. Điều này giảm thiểu tối đa sai sót như đèn bị đặt lệch hoặc ống gió va chạm với kết cấu thép.
Tối ưu hóa không gian kỹ thuật
Với RCP, các kỹ sư có thể bố trí hệ thống ống gió, ống nước và dây điện một cách khoa học, tận dụng tối đa không gian phía trên trần. Điều này đặc biệt quan trọng trong các tòa nhà cao tầng với không gian kỹ thuật hạn chế.
Hỗ trợ phối hợp giữa các ngành
RCP là tài liệu chung để kiến trúc sư, kỹ sư kết cấu và kỹ sư MEP làm việc cùng nhau. Khi có xung đột giữa các hệ thống, RCP giúp phát hiện sớm và đưa ra giải pháp điều chỉnh.
Các sai lầm thường gặp khi đọc và vẽ Reflected Ceiling Plan
Dù là người mới hay đã có kinh nghiệm, vẫn có những lỗi phổ biến mà nhiều người mắc phải khi làm việc với RCP. Nhận biết những sai lầm này giúp bạn tránh được các vấn đề tốn kém trong quá trình thi công.
Nhầm lẫn giữa hướng nhìn
Nhiều người mới bắt đầu thường nhầm lẫn giữa RCP và floor plan. Hãy nhớ rằng RCP nhìn từ dưới lên, vì vậy vị trí trái-phải trên bản vẽ tương ứng với hướng nhìn thực tế khi bạn đứng trong phòng và ngước lên.
Bỏ qua cao độ trần
Không kiểm tra cao độ trần là sai lầm nghiêm trọng. Một số thiết bị như đèn chùm hay máy lạnh âm trần yêu cầu khoảng không gian nhất định phía trên trần. Nếu bỏ qua thông số này,
Đối với các công trình xây dựng chuyên nghiệp, RCP là bản vẽ bắt buộc trong bộ hồ sơ thiết kế kỹ thuật thi công. Các cơ quan thẩm duyệt phòng cháy chữa cháy thường yêu cầu RCP để kiểm tra vị trí các thiết bị an toàn.
Sự khác nhau giữa reflected ceiling plan và reflected floor plan là gì?
Reflected floor plan là bản vẽ nhìn từ trên xuống thể hiện sàn nhà, trong khi reflected ceiling plan nhìn từ dưới lên thể hiện trần nhà. Hai loại bản vẽ này bổ sung cho nhau và thường được sử dụng cùng nhau trong hồ sơ thiết kế.
Có thể tự vẽ reflected ceiling plan cho nhà ở không?
Thông thường, RCP không thể hiện đồ nội thất. Tuy nhiên, trong một số trường hợp, đường bao mờ của nội thất được vẽ để tham khảo vị trí tương đối giữa đèn trần và bàn ghế bên dưới.
Tỷ lệ thường dùng cho reflected ceiling plan là bao nhiêu?
Tỷ lệ phổ biến nhất cho RCP là 1:50 hoặc 1:100 đối với các công trình lớn. Đối với chi tiết, tỷ lệ 1:20 hoặc 1:10 được sử dụng để thể hiện rõ các thiết bị phức tạp.
Kết luận
Reflected ceiling plan là một công cụ không thể thiếu trong thiết kế kiến trúc và kỹ thuật xây dựng. Hiểu rõ reflected ceiling plan là gì và cách sử dụng nó giúp bạn tránh được nhiều sai sót trong quá trình thi công, tiết kiệm thời gian và chi phí. Dù bạn là kiến trúc sư, kỹ sư hay chủ nhà, việc nắm vững kiến thức về RCP sẽ mang lại lợi thế lớn trong việc quản lý dự án xây dựng. Hãy luôn cập nhật các tiêu chuẩn mới và sử dụng phần mềm hiện đại để tạo ra những bản vẽ RCP chính xác và hiệu quả nhất.
