Elevation Drawing Là Gì? Hướng Dẫn Toàn Diện Từ A-Z Cho Kiến Trúc Sư Và Chủ Nhà
Th6
Trong lĩnh vực kiến trúc và xây dựng, elevation drawing (bản vẽ mặt đứng) là một loại bản vẽ kỹ thuật không thể thiếu. Nó đóng vai trò như một bức chân dung chính diện của công trình, thể hiện hình dáng, tỷ lệ và các chi tiết kiến trúc bên ngoài một cách chính xác. Hiểu rõ elevation drawing là gì sẽ giúp bạn đọc hiểu bản vẽ, giao tiếp hiệu quả với kiến trúc sư và đảm bảo ngôi nhà được xây dựng đúng như thiết kế mong muốn.
Elevation Drawing Là Gì? Định Nghĩa Chi Tiết

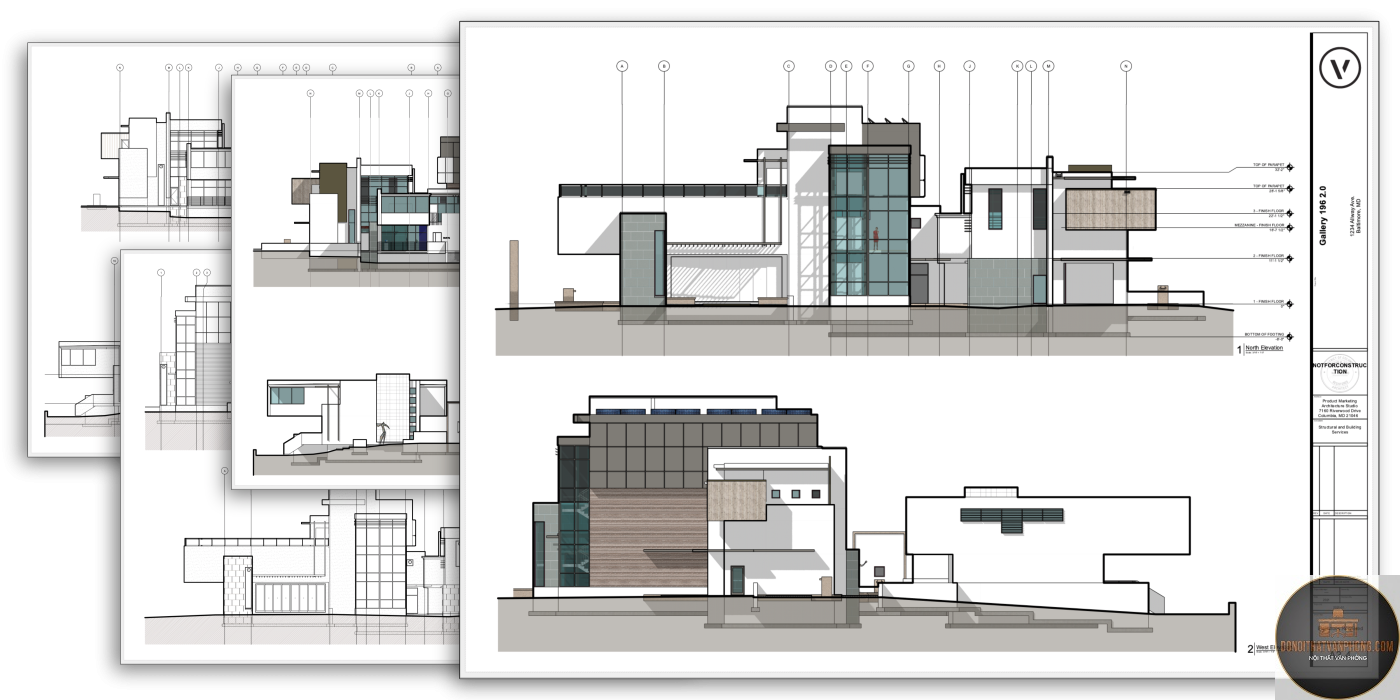

Elevation drawing, hay còn gọi là bản vẽ mặt đứng, là hình chiếu vuông góc của một mặt của công trình lên mặt phẳng thẳng đứng. Nói một cách dễ hiểu, nếu bạn đứng trước một ngôi nhà và nhìn thẳng vào nó, những gì bạn thấy chính là mặt đứng của ngôi nhà đó. Bản vẽ này sẽ ghi lại tất cả các chi tiết nhìn thấy được từ góc nhìn đó, bao gồm cửa sổ, cửa ra vào, vật liệu ốp tường, mái nhà, cột, ban công và các yếu tố trang trí khác.
Khác với bản vẽ mặt bằng (floor plan) nhìn từ trên xuống, elevation drawing cho thấy chiều cao và hình khối thực tế của công trình. Đây là công cụ trực quan quan trọng giúp kiến trúc sư, kỹ sư và chủ nhà hình dung được diện mạo cuối cùng của dự án trước khi thi công.
Phân Loại Elevation Drawing Trong Kiến Trúc
Trong một bộ hồ sơ thiết kế kiến trúc hoàn chỉnh, thường có bốn loại elevation drawing chính, mỗi loại thể hiện một hướng nhìn khác nhau của công trình.
Mặt Đứng Chính Diện (Front Elevation)
Đây là mặt đứng quan trọng nhất, thường là mặt tiền của ngôi nhà nơi có cửa chính. Bản vẽ này thể hiện phong cách kiến trúc chủ đạo và là ấn tượng đầu tiên về công trình. Các chi tiết như lối vào, cửa sổ lớn, mái hiên và các đường nét trang trí chính đều được thể hiện rõ ràng.
Mặt Đứng Bên (Side Elevation)
Thể hiện hình chiếu từ bên trái hoặc bên phải của công trình. Loại bản vẽ này cho thấy độ dốc của mái, chiều cao tường bên, vị trí các cửa sổ phụ và các chi tiết kiến trúc dọc theo chiều dài của ngôi nhà.
Mặt Đứng Sau (Rear Elevation)
Là hình chiếu từ phía sau công trình. Mặc dù ít được chú trọng về mặt thẩm mỹ như mặt tiền, nhưng mặt đứng sau lại rất quan trọng vì nó thể hiện các khu vực chức năng như cửa hậu, sân phơi, hệ thống thoát nước và các chi tiết kỹ thuật khác.
Mặt Đứng Cắt (Sectional Elevation)
Đây là loại bản vẽ kết hợp giữa mặt đứng và mặt cắt. Nó cho thấy cấu trúc bên trong của một bức tường hoặc một phần của công trình khi nhìn từ bên ngoài, giúp hiểu rõ về các lớp vật liệu, kết cấu chịu lực và hệ thống kỹ thuật ẩn bên trong.
Các Thành Phần Chính Trong Một Bản Vẽ Elevation Drawing
Một bản vẽ elevation drawing chuyên nghiệp cần có đầy đủ các thành phần sau để đảm bảo tính chính xác và dễ hiểu.
| Thành Phần | Mô Tả | Vai Trò |
|---|---|---|
| Đường nét chính | Đường viền bao quanh công trình, các cạnh của tường, mái | Xác định hình dạng tổng thể |
| Cao độ (Elevation marks) | Các ký hiệu chỉ độ cao so với mặt đất hoặc cốt nền | Kiểm soát chiều cao chính xác |
| Kích thước (Dimensions) | Chiều dài, chiều rộng, chiều cao của các bộ phận | Đảm bảo thi công đúng tỷ lệ |
| Vật liệu (Materials) | Ký hiệu gạch, đá, kính, gỗ, bê tông | Xác định bề mặt hoàn thiện |
| Cửa và cửa sổ | Vị trí, kích thước, kiểu dáng cụ thể | Thể hiện sự thông thoáng và ánh sáng |
| Chi tiết trang trí | Phào chỉ, cột, lan can, mái che | Tạo điểm nhấn kiến trúc |
Quy Trình Tạo Một Bản Vẽ Elevation Drawing Chuyên Nghiệp
Việc tạo ra một bản vẽ mặt đứng chất lượng đòi hỏi sự tỉ mỉ và tuân thủ quy trình chuẩn.
Bước 1: Thu Thập Thông Tin Và Khảo Sát Hiện Trạng
Trước khi vẽ, cần có đầy đủ bản vẽ mặt bằng, mặt cắt và các thông tin về cao độ lô đất. Đối với công trình cải tạo, việc đo đạc thực tế là bắt buộc để đảm bảo số liệu chính xác.
Bước 2: Xác Định Tỷ Lệ Bản Vẽ
Tỷ lệ phổ biến cho elevation drawing là 1:50 hoặc 1:100 đối với nhà ở, và 1:200 đối với các công trình lớn hơn. Tỷ lệ này phải được thống nhất xuyên suốt toàn bộ bộ hồ sơ thiết kế.
Bước 3: Phác Thảo Đường Nét Cơ Bản
Bắt đầu bằng việc vẽ đường mặt đất, sau đó là các đường thẳng đứng xác định chiều rộng của công trình. Tiếp theo là các đường ngang xác định chiều cao tầng, vị trí cửa sổ và mái.
Bước 4: Thêm Chi Tiết Kiến Trúc
Điền các chi tiết như cửa, cửa sổ, ban công, cột, mái hiên và các yếu tố trang trí. Mỗi chi tiết cần được vẽ đúng tỷ lệ và vị trí so với tổng thể.
Bước 5: Ghi Chú Kích Thước Và Vật Liệu
Thêm các đường kích thước, cao độ và ký hiệu vật liệu. Các ghi chú bằng văn bản giúp làm rõ các yêu cầu kỹ thuật đặc biệt.
Bước 6: Kiểm Tra Và Hoàn Thiện
Rà soát toàn bộ bản vẽ để đảm bảo không có sai sót về kích thước, tỷ lệ và sự đồng bộ giữa các mặt đứng khác nhau.
Lợi Ích Của Elevation Drawing Trong Thiết Kế Và Thi Công
Elevation drawing không chỉ là một bản vẽ kỹ thuật đơn thuần, nó mang lại nhiều lợi ích thiết thực cho tất cả các bên liên quan trong dự án xây dựng.
- Trực quan hóa ý tưởng thiết kế: Giúp chủ nhà và nhà đầu tư hình dung rõ ràng về diện mạo công trình trước khi xây dựng, từ đó đưa ra các điều chỉnh kịp thời.
- Kiểm soát chi phí chính xác: Dựa vào bản vẽ mặt đứng, nhà thầu có thể tính toán khối lượng vật liệu ốp lát, sơn, kính và các chi phí hoàn thiện khác một cách chi tiết.
- Đảm bảo tính thẩm mỹ đồng bộ: Các mặt đứng được thiết kế hài hòa với nhau, tạo nên một tổng thể kiến trúc thống nhất và cân đối.
- Hỗ trợ xin giấy phép xây dựng: Hầu hết các cơ quan quản lý xây dựng đều yêu cầu bộ hồ sơ elevation drawing để thẩm định và cấp phép.
- Giảm thiểu sai sót thi công: Công nhân và giám sát viên có thể dựa vào bản vẽ để thi công chính xác từng chi tiết, tránh phải đập bỏ và làm lại.
- Không kiểm tra sự đồng bộ giữa các mặt đứng: Mỗi mặt đứng là một góc nhìn riêng, nhưng chúng phải khớp với nhau về chiều cao và vị trí các chi tiết. Sai sót ở mặt này sẽ kéo theo sai sót ở mặt kia.
- Bỏ qua cao độ và kích thước: Chỉ nhìn vào hình vẽ mà không đọc các con số kích thước có thể dẫn đến hiểu sai về tỷ lệ thực tế của công trình.
- Nhầm lẫn giữa ký hiệu vật liệu: Mỗi loại vật liệu có ký hiệu riêng, việc đọc nhầm có thể khiến nhà thầu mua sai vật tư và thi công sai thiết kế.
- Không xem xét bối cảnh xung quanh: Một elevation drawing đẹp trên giấy có thể không phù hợp khi đặt trong khu vực có các công trình lân cận hoặc điều kiện địa hình phức tạp.
So Sánh Elevation Drawing Với Các Loại Bản Vẽ Kiến Trúc Khác
Để hiểu rõ hơn elevation drawing là gì, cần phân biệt nó với các loại bản vẽ phổ biến khác trong bộ hồ sơ thiết kế.
| Loại Bản Vẽ | Góc Nhìn | Mục Đích Chính | Thông Tin Thể Hiện |
|---|---|---|---|
| Elevation Drawing | Nhìn thẳng từ bên ngoài | Thể hiện hình dáng và chiều cao | Mặt tiền, vật liệu, cửa, mái |
| Floor Plan | Nhìn từ trên xuống (mặt cắt ngang) | Thể hiện bố trí không gian bên trong | Phòng, tường, cửa đi, đồ nội thất |
| Section Drawing | Cắt dọc công trình | Thể hiện cấu trúc bên trong | Kết cấu, chiều cao tầng, móng |
| 3D Rendering | Phối cảnh 3 chiều | Trực quan hóa chân thực | Ánh sáng, bóng đổ, chất liệu |
Ứng Dụng Thực Tế Của Elevation Drawing Trong Các Dự Án
Elevation drawing được ứng dụng rộng rãi trong nhiều loại hình dự án khác nhau, từ nhà ở dân dụng đến các công trình thương mại quy mô lớn.
Thiết Kế Nhà Ở Dân Dụng
Đối với nhà phố, biệt thự hay nhà cấp 4, elevation drawing giúp gia chủ lựa chọn phong cách kiến trúc phù hợp. Một bản vẽ mặt đứng chi tiết sẽ thể hiện rõ các yếu tố như màu sắc sơn tường, chất liệu ốp đá, kiểu dáng cửa và hệ thống mái che, đảm bảo ngôi nhà không chỉ đẹp mà còn phù hợp với khí hậu và văn hóa địa phương.
Công Trình Thương Mại Và Công Cộng
Các tòa nhà văn phòng, trung tâm thương mại, bệnh viện và trường học đều cần elevation drawing để đảm bảo tính đồng bộ trong thiết kế mặt tiền. Bản vẽ này cũng là cơ sở để tích hợp các hệ thống kỹ thuật như biển quảng cáo, đèn chiếu sáng ngoại thất và hệ thống thoát nước mưa.
Cải Tạo Và Nâng Cấp Công Trình
Khi cải tạo nhà cũ, elevation drawing giúp xác định chính xác những phần nào cần giữ lại, phần nào cần phá bỏ và phần nào cần xây mới. Điều này đặc biệt quan trọng đối với các công trình có giá trị lịch sử hoặc kiến trúc đặc thù.
Sai Lầm Thường Gặp Khi Đọc Và Sử Dụng Elevation Drawing
Nhiều chủ nhà và thậm chí một số người mới vào nghề thường mắc phải những sai lầm phổ biến khi làm việc với bản vẽ mặt đứng.
Lưu Ý Quan Trọng Khi Làm Việc Với Elevation Drawing
Để khai thác tối đa giá trị của bản vẽ mặt đứng, cần ghi nhớ những điểm sau đây trong quá trình thiết kế và thi công.
Thứ nhất, luôn yêu cầu kiến trúc sư cung cấp đầy đủ bốn mặt đứng cơ bản (trước, sau, trái, phải) để có cái nhìn toàn diện về công trình. Một số dự án phức tạp có thể cần thêm các mặt đứng chi tiết cho từng khu vực đặc biệt như cầu thang ngoài trời hoặc hồ bơi.
Thứ hai, kiểm tra kỹ các ghi chú về vật liệu và màu sắc. Nếu bản vẽ chỉ thể hiện bằng nét đen trắng, hãy yêu cầu bảng màu hoặc mẫu vật liệu đi kèm để tránh hiểu lầm.
Thứ ba, đối chiếu elevation drawing với bản vẽ mặt bằng và mặt cắt để đảm bảo tính thống nhất. Ví dụ, vị trí cửa sổ trên mặt đứng phải khớp với vị trí tường và phòng trên mặt bằng.
Cuối cùng, sử dụng phần mềm chuyên dụng như AutoCAD, Revit hoặc SketchUp để tạo và chỉnh sửa elevation drawing. Các phần mềm này cho phép cập nhật tự động khi có thay đổi, giúp tiết kiệm thời gian và giảm sai sót.
Câu Hỏi Thường Gặp Về Elevation Drawing
Elevation drawing có giống với phối cảnh 3D không?
Không. Elevation drawing là bản vẽ kỹ thuật 2D với tỷ lệ chính xác, thể hiện chi tiết và kích thước cụ thể. Phối cảnh 3D là hình ảnh nghệ thuật thể hiện công trình trong không gian ba chiều với ánh sáng và bóng đổ, nhưng không cung cấp kích thước chính xác để thi công.
Cần bao nhiêu bản vẽ elevation drawing cho một ngôi nhà?
Tối thiểu là bốn bản vẽ cho bốn hướng chính. Tuy nhiên, đối với nhà có hình khối phức tạp hoặc nhiều khối nhà lệch tầng, có thể cần thêm các bản vẽ bổ sung cho từng phần riêng biệt.
Làm thế nào để đọc elevation drawing hiệu quả?
Bắt đầu bằng cách xác định tỷ lệ bản vẽ, sau đó đọc các đường kích thước và cao độ. Tiếp theo, xem xét các ký hiệu vật liệu và ghi chú. Cuối cùng, so sánh với các bản vẽ khác trong bộ hồ sơ để hiểu bối cảnh tổng thể.
Elevation drawing có bắt buộc trong hồ sơ xin phép xây dựng không?
Có. Hầu hết các quy định về xây dựng đều yêu cầu elevation drawing trong bộ hồ sơ xin phép. Bản vẽ này giúp cơ quan chức năng thẩm định sự phù hợp của công trình với quy hoạch đô thị và các quy định về chiều cao, khoảng lùi.
Phần mềm nào tốt nhất để vẽ elevation drawing?
AutoCAD là tiêu chuẩn ngành cho bản vẽ 2D. Revit phù hợp cho mô hình thông tin công trình (BIM) với khả năng cập nhật tự động. SketchUp và ArchiCAD cũng là những lựa chọn phổ biến với giao diện thân thiện hơn cho người mới bắt đầu.
Kết Luận
Elevation drawing là một phần không thể thiếu trong bất kỳ dự án kiến trúc nào, từ những ngôi nhà nhỏ đến các tòa nhà chọc trời. Nó không chỉ là công cụ để truyền đạt ý tưởng thiết kế mà còn là cơ sở pháp lý và kỹ thuật cho toàn bộ quá trình xây dựng. Hiểu rõ elevation drawing là gì, cách đọc và sử dụng nó sẽ giúp bạn tự tin hơn khi làm việc với các chuyên gia và đảm bảo công trình hoàn thiện đúng như mong đợi. Dù bạn là chủ nhà, sinh viên kiến trúc hay người mới vào nghề, việc nắm vững kiến thức về bản vẽ mặt đứng sẽ là nền tảng vững chắc cho sự thành công trong lĩnh vực xây dựng và thiết kế.
