Detail Drawing Là Gì? Hướng Dẫn Toàn Diện Từ A-Z Cho Kỹ Sư Và Nhà Thiết Kế
Th6
Trong lĩnh vực thiết kế kỹ thuật và xây dựng, việc truyền đạt thông tin chi tiết một cách chính xác là yếu tố sống còn. Detail drawing, hay bản vẽ chi tiết, chính là công cụ đắc lực giúp các kỹ sư, kiến trúc sư và nhà thầu hiểu rõ từng bộ phận cấu thành của một công trình hay sản phẩm. Bài viết này sẽ giải thích một cách chuyên sâu về detail drawing là gì, vai trò, các loại bản vẽ chi tiết phổ biến và cách đọc hiểu chúng một cách hiệu quả.
Detail Drawing Là Gì? Định Nghĩa Và Bản Chất

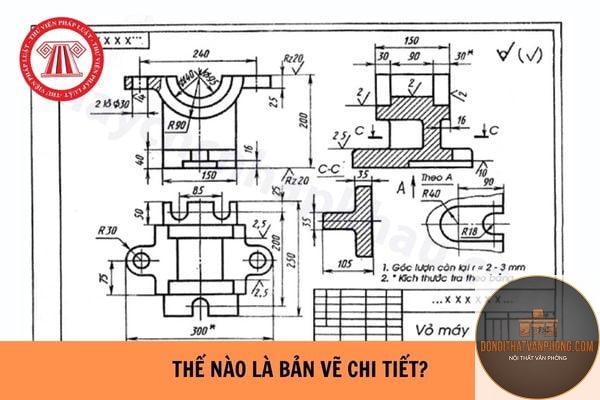

Detail drawing, còn được gọi là bản vẽ chi tiết, là một loại bản vẽ kỹ thuật thể hiện một phần cụ thể của một tổng thể lớn hơn với tỷ lệ lớn hơn. Mục đích chính của nó là cung cấp tất cả thông tin cần thiết để chế tạo, lắp ráp hoặc thi công một chi tiết hoặc một bộ phận riêng lẻ. Không giống như bản vẽ tổng thể (general arrangement drawing) chỉ cho thấy vị trí tương đối, detail drawing đi sâu vào hình dạng, kích thước, dung sai, vật liệu và yêu cầu bề mặt.
Bản chất của detail drawing là sự chính xác tuyệt đối. Mỗi đường nét, ký hiệu và con số trên bản vẽ đều mang một ý nghĩa kỹ thuật cụ thể. Một sai sót nhỏ trên bản vẽ chi tiết có thể dẫn đến hậu quả nghiêm trọng trong quá trình sản xuất hoặc thi công, gây lãng phí thời gian, vật liệu và thậm chí ảnh hưởng đến an toàn.
Phân Loại Detail Drawing Trong Các Ngành Kỹ Thuật
Detail drawing không chỉ tồn tại dưới một hình thức duy nhất. Tùy thuộc vào lĩnh vực ứng dụng, chúng được phân loại khác nhau để phục vụ các mục đích chuyên biệt.
Bản Vẽ Chi Tiết Cơ Khí (Mechanical Detail Drawing)
Trong ngành cơ khí, detail drawing thường tập trung vào các chi tiết máy như trục, bánh răng, ổ lăn, hoặc các bộ phận của một hệ thống truyền động. Các bản vẽ này yêu cầu độ chính xác cao về dung sai lắp ghép, độ nhám bề mặt và các yêu cầu xử lý nhiệt. Một bản vẽ chi tiết cơ khí điển hình sẽ bao gồm:
- Hình chiếu chính và các hình chiếu phụ (mặt cắt, hình trích).
- Kích thước và dung sai kích thước.
- Ký hiệu độ nhám bề mặt.
- Ghi chú về vật liệu (ví dụ: Thép C45, Nhôm 6061).
- Yêu cầu xử lý bề mặt (mạ kẽm, sơn tĩnh điện).
- Kích thước và cao độ của móng.
- Bố trí cốt thép (đường kính, khoảng cách, lớp bảo vệ).
- Chi tiết lớp lót, chống thấm.
- Mối nối giữa móng và cột.
- Kích thước hình học của cấu kiện.
- Vị trí và kích thước lỗ bulông.
- Chiều dài và kích thước đường hàn.
- Mã hiệu thép và các yêu cầu kỹ thuật khác.
- Nghiên cứu yêu cầu kỹ thuật: Thu thập tất cả thông tin về chức năng, vật liệu, điều kiện làm việc và các tiêu chuẩn liên quan của chi tiết.
- Phác thảo ý tưởng: Vẽ phác thảo sơ bộ các hình chiếu cần thiết, xác định tỷ lệ phù hợp để thể hiện rõ ràng chi tiết.
- Vẽ chi tiết trên phần mềm CAD: Sử dụng các phần mềm như AutoCAD, SolidWorks, Revit để dựng hình 2D hoặc 3D chính xác.
- Ghi kích thước và dung sai: Đặt tất cả các kích thước cần thiết, xác định dung sai dựa trên chức năng lắp ráp và khả năng gia công.
- Bổ sung ký hiệu và ghi chú: Thêm các ký hiệu về độ nhám, hàn, xử lý bề mặt và các ghi chú kỹ thuật quan trọng.
- Kiểm tra và phê duyệt: Kỹ sư hoặc người có thẩm quyền kiểm tra lại toàn bộ bản vẽ để phát hiện sai sót trước khi đưa vào sản xuất.
- Giảm thiểu sai sót trong sản xuất: Cung cấp hướng dẫn rõ ràng, loại bỏ sự mơ hồ, giúp công nhân gia công chính xác ngay từ lần đầu tiên.
- Tiết kiệm chi phí và thời gian: Giảm tỷ lệ phế phẩm, hạn chế việc làm lại, đẩy nhanh tiến độ dự án.
- Cải thiện khả năng giao tiếp: Tạo ra một ngôn ngữ chung giữa các bộ phận thiết kế, sản xuất, kiểm tra chất lượng và khách hàng.
- Hỗ trợ kiểm soát chất lượng: Làm căn cứ để kiểm tra và đánh giá sản phẩm sau khi gia công có đạt yêu cầu hay không.
- Tạo cơ sở pháp lý: Là tài liệu quan trọng trong hợp đồng, giúp giải quyết tranh chấp nếu có.
- Thiếu kích thước hoặc kích thước mâu thuẫn: Đây là lỗi cơ bản nhất. Người gia công không biết phải làm theo kích thước nào, dẫn đến sản phẩm sai hỏng.
- Không ghi dung sai: Mọi chi tiết đều có sai số gia công. Nếu không có dung sai, người công nhân sẽ tự đặt ra tiêu chuẩn riêng, gây ra sự không đồng nhất.
- Sử dụng sai ký hiệu: Mỗi ngành có một hệ thống ký hiệu riêng (ISO, ANSI, JIS). Sử dụng sai ký hiệu gây hiểu lầm nghiêm trọng.
- Bố trí hình chiếu không hợp lý: Các hình chiếu phải được sắp xếp theo đúng nguyên tắc hình chiếu vuông góc. Sai sót này khiến người đọc khó hình dung.
- Bỏ qua ghi chú quan trọng: Các yêu cầu về xử lý nhiệt, kiểm tra không phá hủy thường chỉ được ghi trong phần ghi chú. Bỏ qua chúng có thể làm giảm chất lượng sản phẩm.
- Luôn kiểm tra khung tên: Xác nhận số hiệu bản vẽ, phiên bản và tỷ lệ trước khi bắt đầu đọc hoặc gia công.
- Đọc hiểu tất cả các ghi chú: Ghi chú thường chứa những thông tin quan trọng nhất mà hình vẽ không thể hiện được.
- Sử dụng đúng tỷ lệ: Không bao giờ đo trực tiếp trên bản vẽ in ra. Luôn dựa vào kích thước số đã ghi.
- Tham khảo các bản vẽ liên quan: Một chi tiết thường có liên quan đến các chi tiết khác. Hãy xem bản vẽ lắp hoặc bản vẽ bố trí chung để hiểu bối cảnh.
- Cập nhật phiên bản mới nhất: Trong quá trình thiết kế, bản vẽ có thể được sửa đổi nhiều lần. Luôn đảm bảo sử dụng đúng phiên bản mới nhất.
- Ngành ô tô: Bản vẽ chi tiết của piston, trục khuỷu, hệ thống treo. Mỗi chi tiết đều yêu cầu độ chính xác cực cao.
- Ngành hàng không: Bản vẽ chi tiết cánh máy bay, động cơ, hệ thống hạ cánh. Sai sót có thể gây thảm họa.
- Ngành xây dựng dân dụng: Bản vẽ chi tiết móng, cột, dầm, sàn, cầu thang. Đảm bảo kết cấu chịu lực an toàn.
- Ngành sản xuất thiết bị điện tử: Bản vẽ chi tiết vỏ máy, bảng mạch in (PCB), các connector. Yêu cầu độ chính xác về kích thước và vị trí.
- Ngành đóng tàu: Bản vẽ chi tiết thân tàu, hệ thống ống, các khoang chứa. Quản lý hàng ngàn chi tiết phức tạp.
Bản Vẽ Chi Tiết Kiến Trúc (Architectural Detail Drawing)
Trong kiến trúc và xây dựng, detail drawing mô tả các bộ phận cấu thành của công trình như móng, cột, dầm, sàn, mái, cửa đi, cửa sổ và các mối nối. Những bản vẽ này giúp nhà thầu hiểu rõ cách thức thi công từng hạng mục. Ví dụ, một detail drawing về móng sẽ thể hiện:
Bản Vẽ Chi Tiết Kết Cấu Thép (Structural Steel Detail Drawing)
Đây là loại bản vẽ đặc thù dành cho các công trình sử dụng kết cấu thép như nhà xưởng, cầu đường. Detail drawing trong lĩnh vực này thể hiện chi tiết từng cấu kiện thép (dầm, cột, giằng) và các liên kết (bulông, hàn). Thông tin trên bản vẽ bao gồm:
Thành Phần Cốt Lõi Của Một Detail Drawing Chuyên Nghiệp
Một detail drawing hoàn chỉnh không chỉ đơn thuần là hình vẽ. Nó là một tài liệu kỹ thuật phức tạp, bao gồm nhiều thành phần khác nhau, mỗi thành phần đóng một vai trò quan trọng.
| Thành Phần | Mô Tả | Vai Trò |
|---|---|---|
| Khung tên (Title Block) | Ô thông tin ở góc dưới bên phải bản vẽ. | Chứa tên bản vẽ, số hiệu, tỷ lệ, người vẽ, người kiểm tra, ngày tháng và các thông tin quản lý khác. |
| Hình biểu diễn (Views) | Các hình chiếu, mặt cắt, hình trích. | Thể hiện hình dạng và cấu tạo bên trong của chi tiết một cách trực quan. |
| Kích thước (Dimensions) | Các con số và đường kích thước. | Xác định độ lớn, vị trí và hình dạng chính xác của chi tiết. |
| Dung sai (Tolerances) | Các giá trị sai số cho phép của kích thước. | Đảm bảo chi tiết có thể lắp ráp và hoạt động đúng chức năng dù có sai lệch trong quá trình gia công. |
| Ký hiệu (Symbols) | Các ký hiệu về độ nhám, hàn, dung sai hình học. | Truyền đạt các yêu cầu kỹ thuật đặc biệt một cách ngắn gọn và chuẩn hóa. |
| Ghi chú (Notes) | Các dòng chữ giải thích. | Cung cấp thông tin bổ sung không thể hiện được bằng hình vẽ hoặc ký hiệu. |
Quy Trình Xây Dựng Một Detail Drawing Chất Lượng Cao
Việc tạo ra một detail drawing không phải là công việc ngẫu hứng. Nó tuân theo một quy trình chặt chẽ để đảm bảo tính chính xác và đầy đủ thông tin.
Lợi Ích Vượt Trội Khi Sử Dụng Detail Drawing
Việc đầu tư thời gian và công sức để xây dựng các detail drawing chi tiết mang lại nhiều lợi ích thiết thực cho doanh nghiệp và dự án.
So Sánh Detail Drawing Với Các Loại Bản Vẽ Khác
Để hiểu rõ hơn về detail drawing, cần phân biệt nó với các loại bản vẽ phổ biến khác trong cùng một dự án.
| Tiêu Chí | Detail Drawing (Bản vẽ chi tiết) | General Arrangement Drawing (Bản vẽ bố trí chung) | Assembly Drawing (Bản vẽ lắp) |
|---|---|---|---|
| Mục đích | Hướng dẫn chế tạo một chi tiết đơn lẻ. | Thể hiện vị trí tổng thể của các bộ phận. | Hướng dẫn lắp ráp các chi tiết lại với nhau. |
| Tỷ lệ | Lớn (1:1, 1:2, 1:5) để thấy rõ chi tiết. | Nhỏ (1:50, 1:100) để thấy toàn cảnh. | Trung bình (1:10, 1:20). |
| Thông tin | Rất chi tiết: kích thước, dung sai, vật liệu, bề mặt. | Ít chi tiết: kích thước tổng thể, vị trí. | Chi tiết vừa phải: trình tự lắp, mối ghép. |
| Đối tượng sử dụng | Kỹ sư chế tạo, công nhân gia công. | Kiến trúc sư, kỹ sư hệ thống, nhà thầu chính. | Kỹ sư lắp máy, công nhân lắp ráp. |
Những Sai Lầm Thường Gặp Khi Đọc Và Tạo Detail Drawing
Cả người tạo và người đọc detail drawing đều có thể mắc phải những sai lầm phổ biến, dẫn đến hậu quả nghiêm trọng.
Lưu Ý Quan Trọng Khi Làm Việc Với Detail Drawing
Để khai thác tối đa hiệu quả của detail drawing, cần tuân thủ một số nguyên tắc vàng.
Ứng Dụng Thực Tế Của Detail Drawing Trong Các Ngành
Detail drawing hiện diện trong hầu hết các lĩnh vực sản xuất và xây dựng hiện đại.
Câu Hỏi Thường Gặp Về Detail Drawing
Sự khác biệt giữa detail drawing và shop drawing là gì?
Detail drawing thường do kỹ sư thiết kế tạo ra, thể hiện ý đồ thiết kế tổng thể. Shop drawing do nhà thầu hoặc nhà sản xuất tạo ra, dựa trên detail drawing để cụ thể hóa cách thức chế tạo và lắp ráp cho phù hợp với điều kiện thực tế của nhà máy. Shop drawing thường chi tiết hơn và có thể bao gồm thông tin về trình tự hàn, kích thước lỗ bulông thực tế.
Phần mềm nào thường được sử dụng để tạo detail drawing?
Các phần mềm CAD phổ biến nhất bao gồm AutoCAD (2D), SolidWorks (3D), Inventor (3D), Revit (BIM cho xây dựng), Tekla Structures (kết cấu thép) và CATIA (hàng không, ô tô). Lựa chọn phần mềm phụ thuộc vào ngành nghề và yêu cầu cụ thể của dự án.
Tại sao dung sai lại quan trọng trong detail drawing?
Dung sai cho phép một sai số nhất định trong quá trình gia công mà vẫn đảm bảo chi tiết hoạt động đúng chức năng. Nếu không có dung sai, mọi chi tiết phải được gia công với độ chính xác tuyệt đối, điều này gần như không thể và cực kỳ tốn kém. Dung sai giúp cân bằng giữa chất lượng và chi phí sản xuất.
Làm thế nào để đọc hiểu một detail drawing phức tạp?
Bắt đầu bằng cách đọc khung tên và các ghi chú chung. Sau đó, xác định hình chiếu chính và các hình chiếu phụ. Tiếp theo, đọc lần lượt các kích thước, bắt đầu từ kích thước tổng thể đến kích thước chi tiết. Cuối cùng, kiểm tra các ký hiệu đặc biệt. Thực hành thường xuyên và tham khảo các tài liệu tiêu chuẩn là cách tốt nhất để nâng cao kỹ năng.
Kết Luận
Detail drawing không chỉ là một bản vẽ kỹ thuật đơn thuần, mà là một công cụ giao tiếp mạnh mẽ, là xương sống của mọi quy trình sản xuất và thi công. Hiểu rõ detail drawing là gì, cách đọc và tạo ra chúng một cách chính xác là kỹ năng không thể thiếu đối với bất kỳ kỹ sư, kiến trúc sư hay nhà thiết kế nào. Đầu tư vào chất lượng của các bản vẽ chi tiết chính là đầu tư vào sự thành công của dự án, giúp tiết kiệm thời gian, chi phí và nâng cao uy tín chuyên nghiệp.
